虽然现在各种拆机满天飞,但最专业、最细致的当然还是iFixit。现在iPhone X已经发售了,iFixit拆解怎么能少呢?
一起来吧!

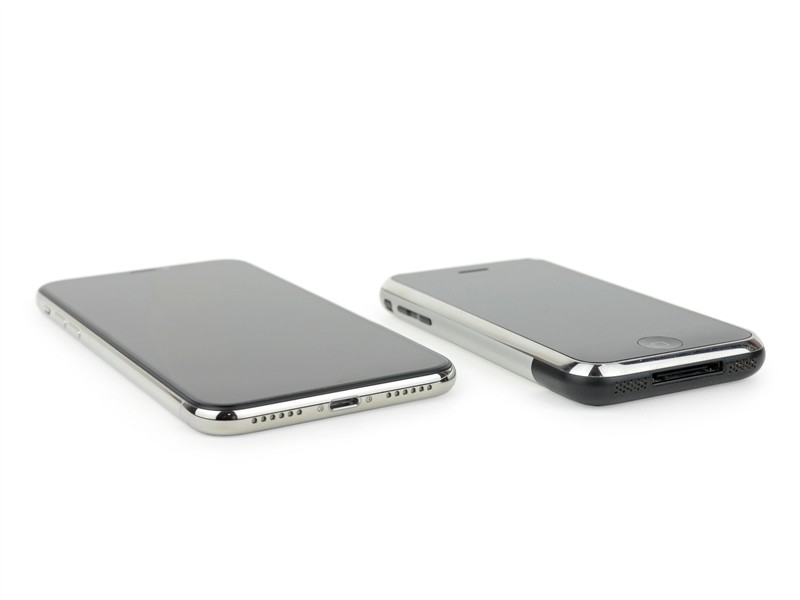

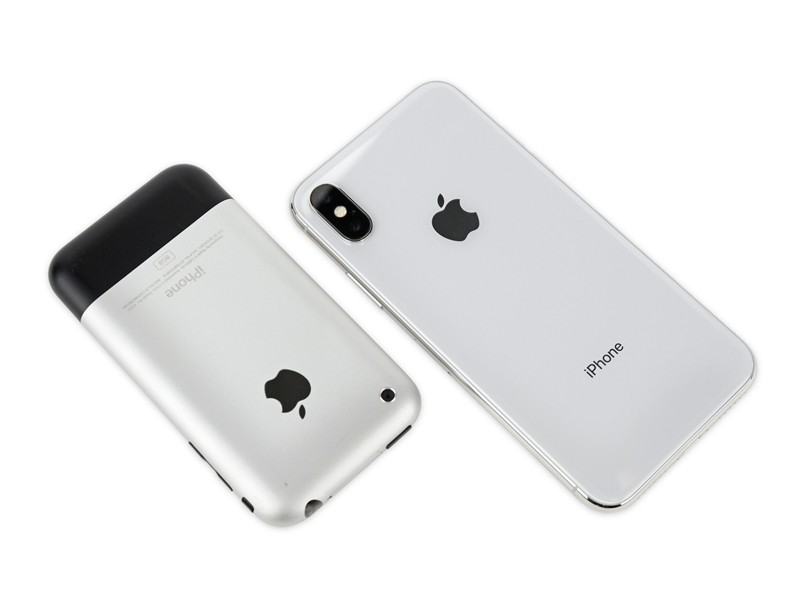

既然是十周年力作,那就先和初代iPhone合个影吧。感谢乔布斯,改变了这个世界。

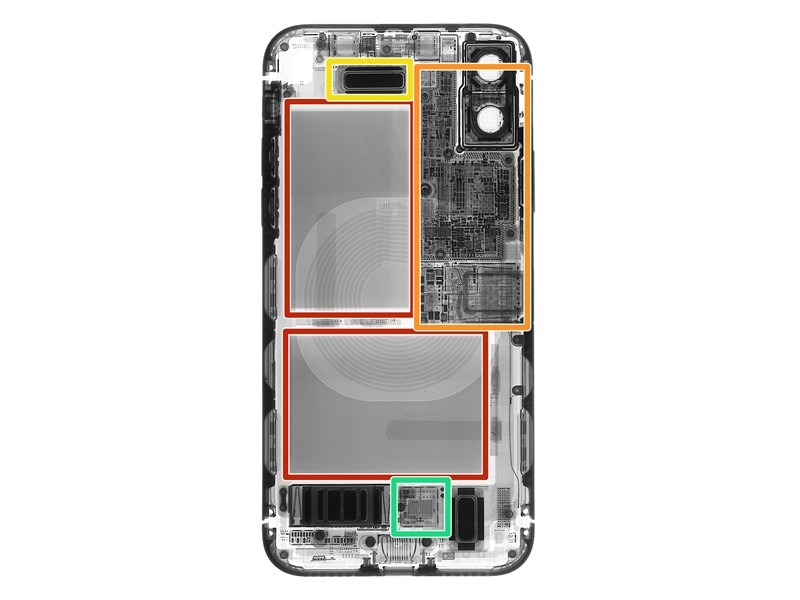

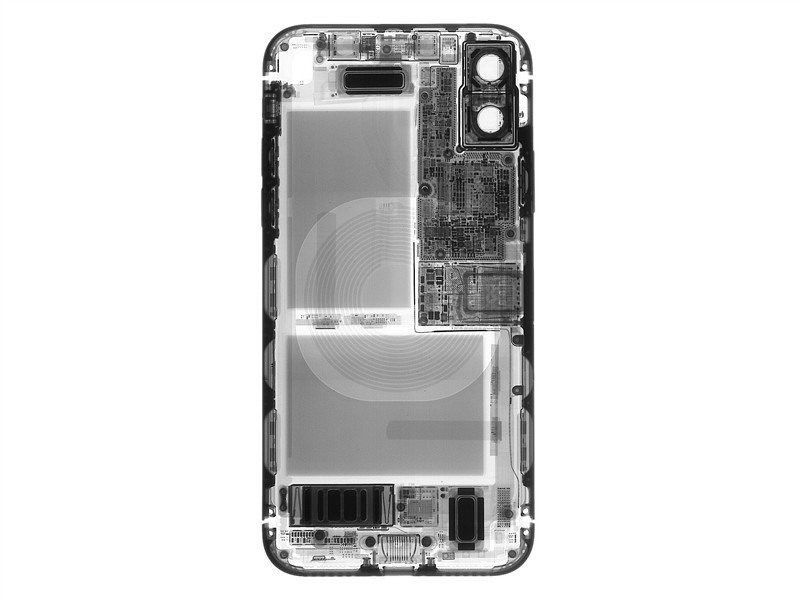

X光下可以看到两块电池(iPhone史上第一次)、超小的电路板、无线充电圈。为了给前置摄像头、传感器等让出位置,扬声器略有下移。
另外在Tapic Engine和底部扬声器之间(绿色框)有个神秘芯片,会是什么呢?

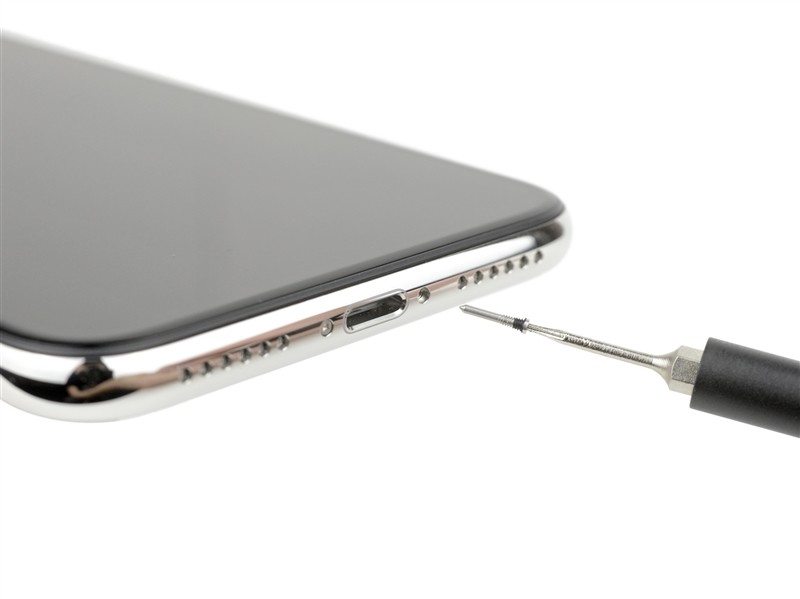

底部两颗螺丝和以往不太一样。

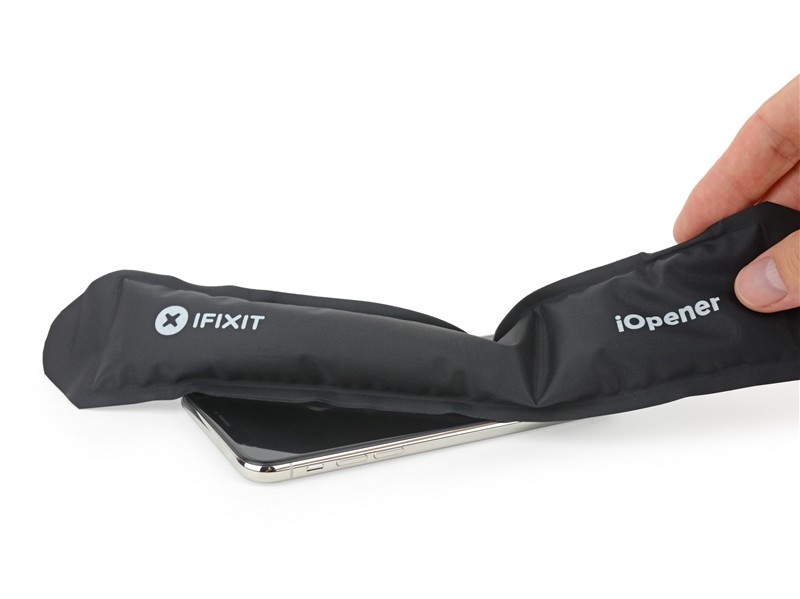

但是拆机步骤还是老样子,首先加热一番。

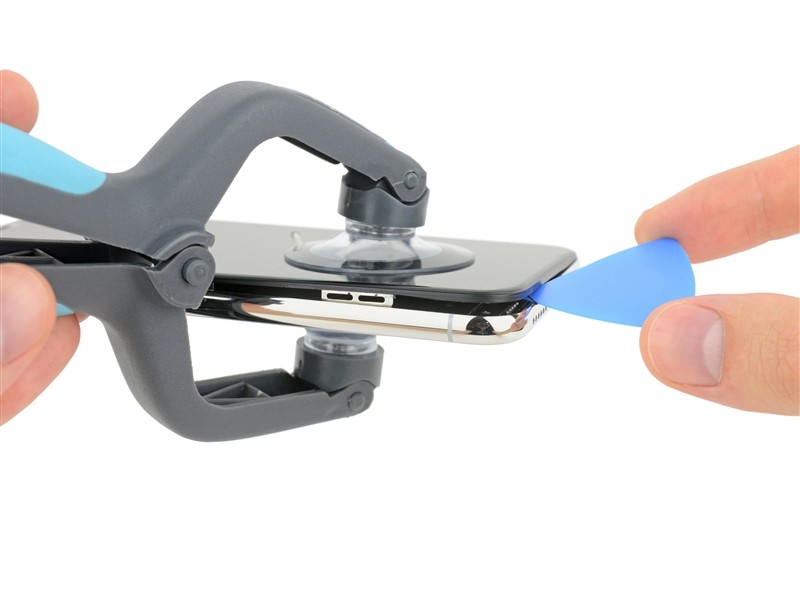

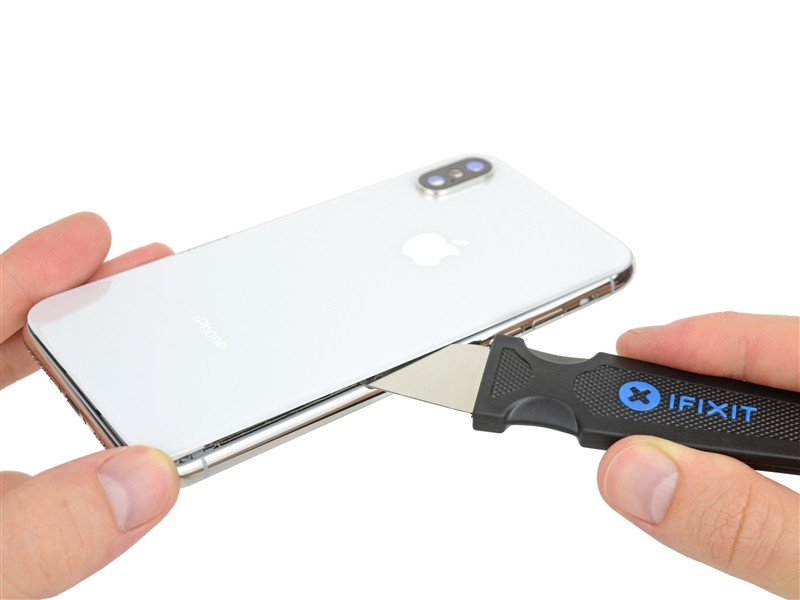

然后分离屏幕和机身。

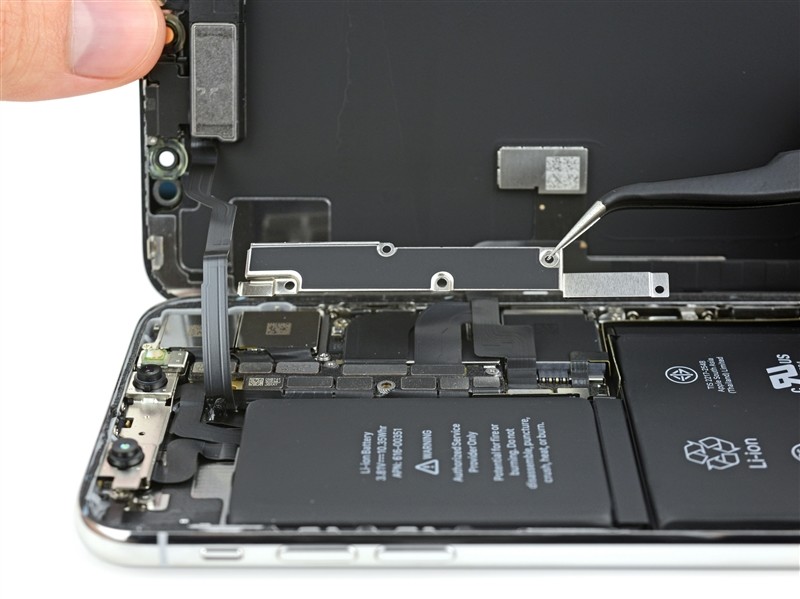

看到内部世界了,不过小心排线。

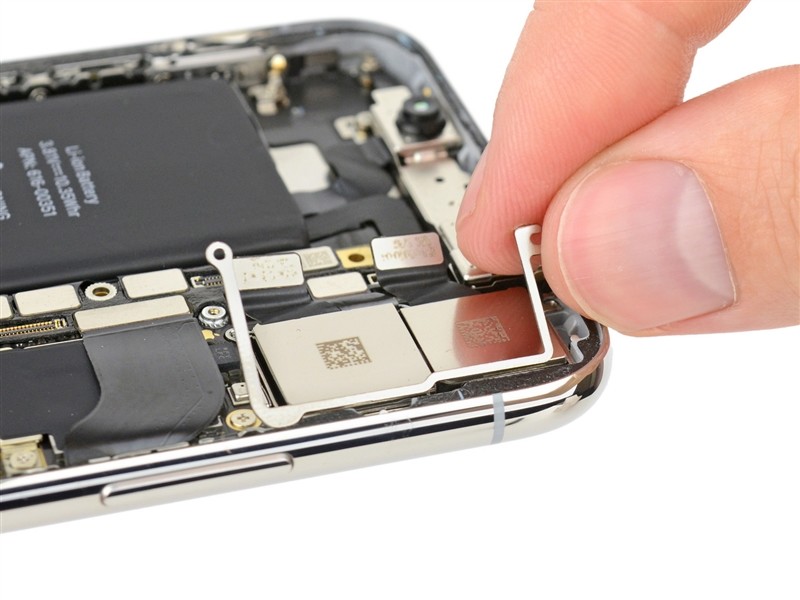

这块小卡片是和上边的螺丝是阻拦我们继续前进的一个障碍。

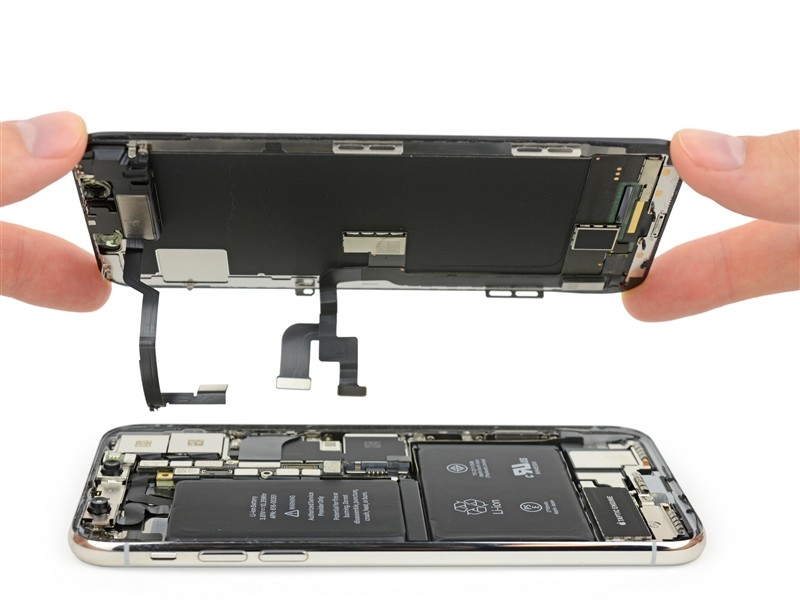

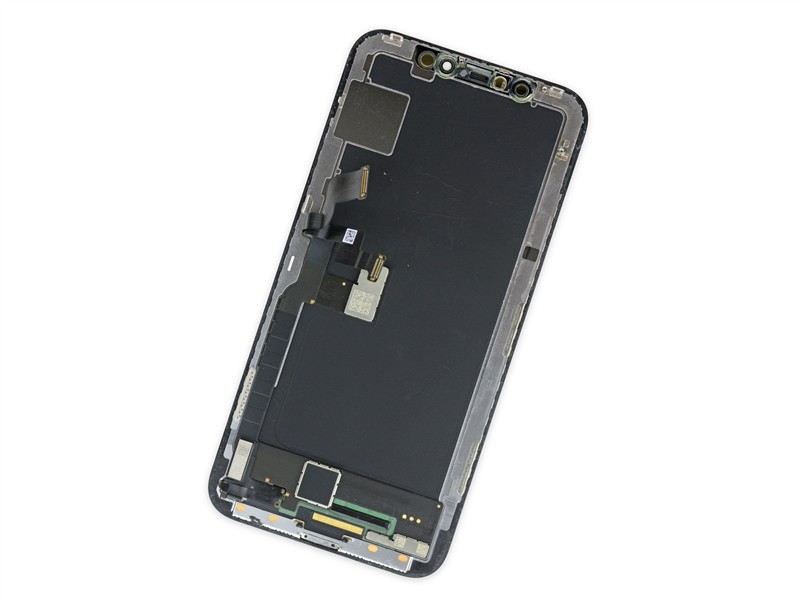

好了,前面板分离了。

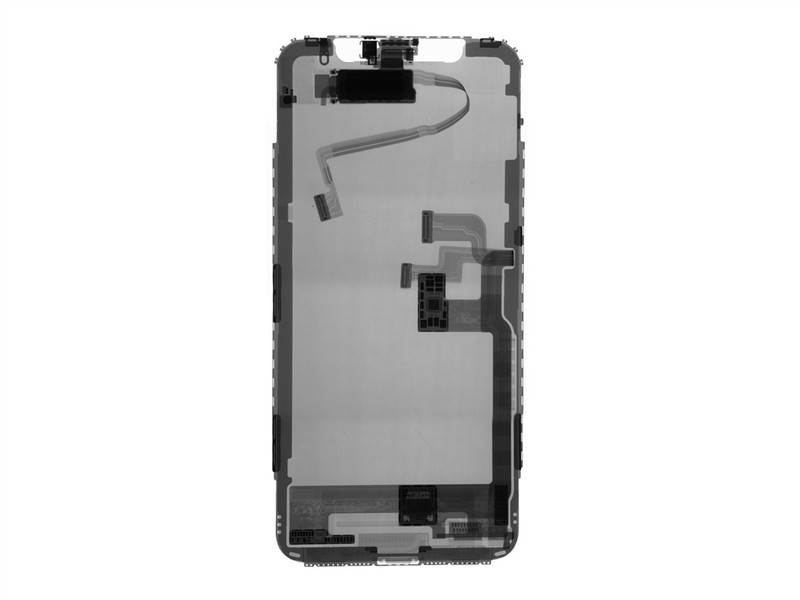

X光下的前面板。还记得前边说的那个神秘芯片吗?原来和屏幕在一起,到底是什么呢?

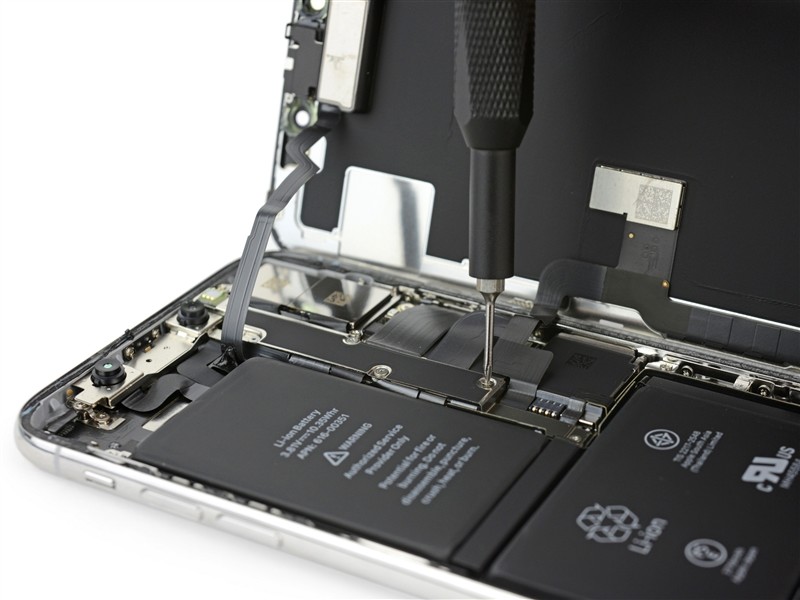

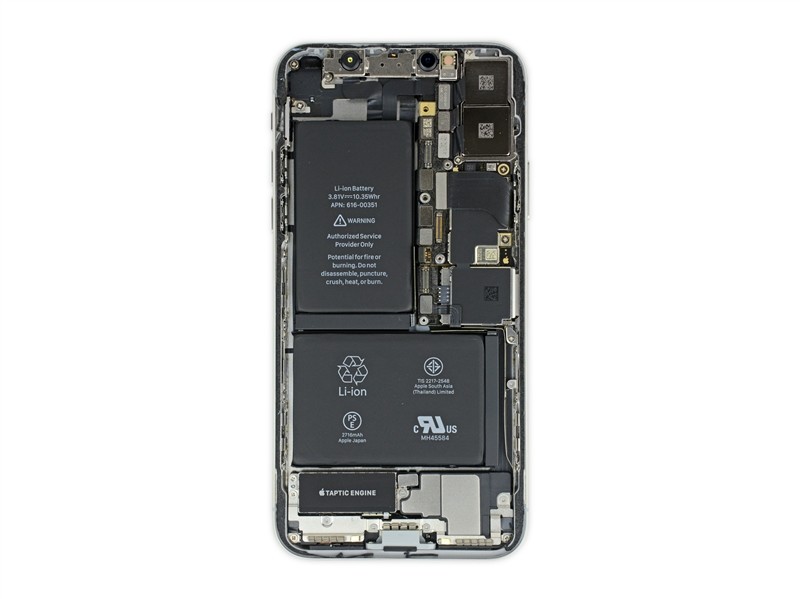

两块电池占据了机身内部大部分空间。
先来拆双摄像头,使用一个细长的金属条固定着。

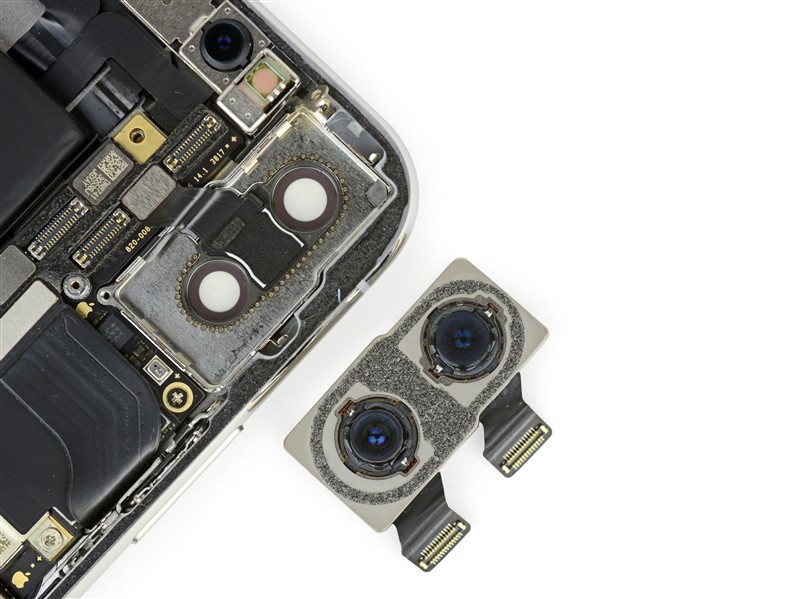

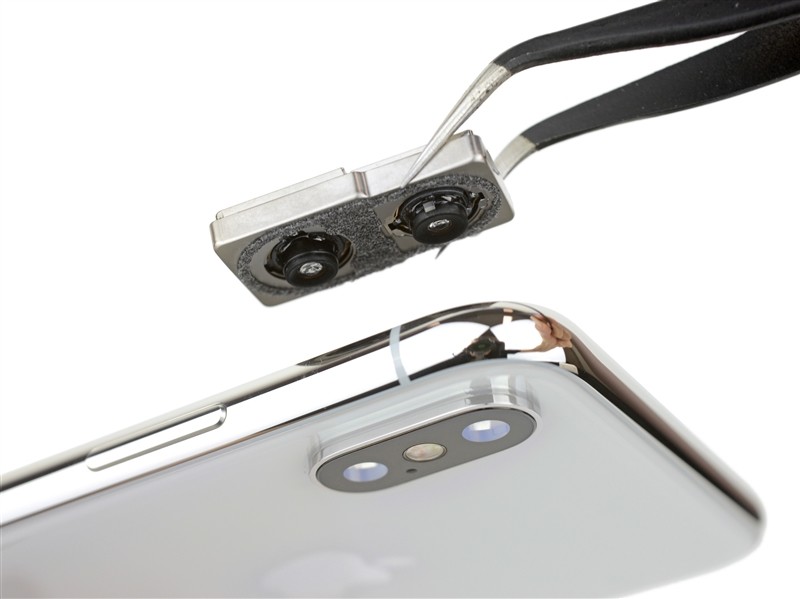

双摄模块下来了。

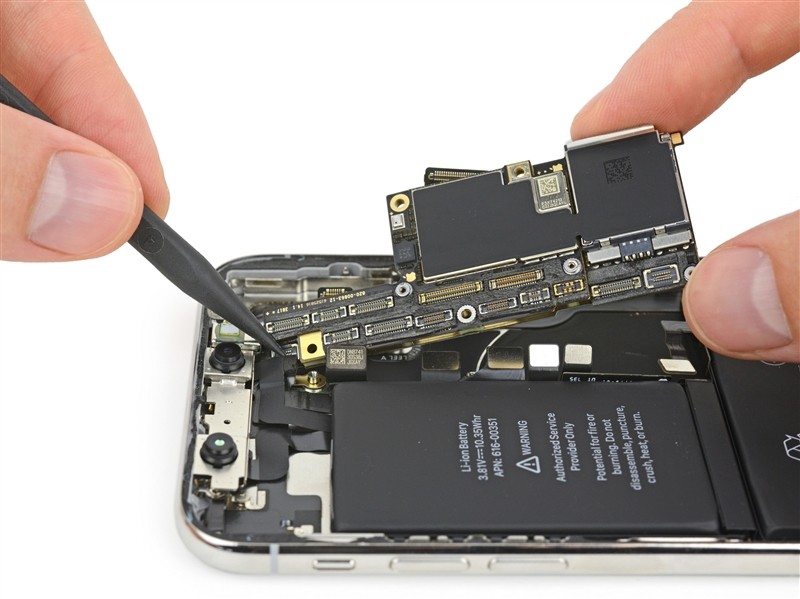

这就是主板,是不是太迷你了?
主板布局都有点让人密集恐惧了,设计能力真是非凡。
主板双层紧紧焊接在一起,不得不动用BGA热风枪才分离开来。

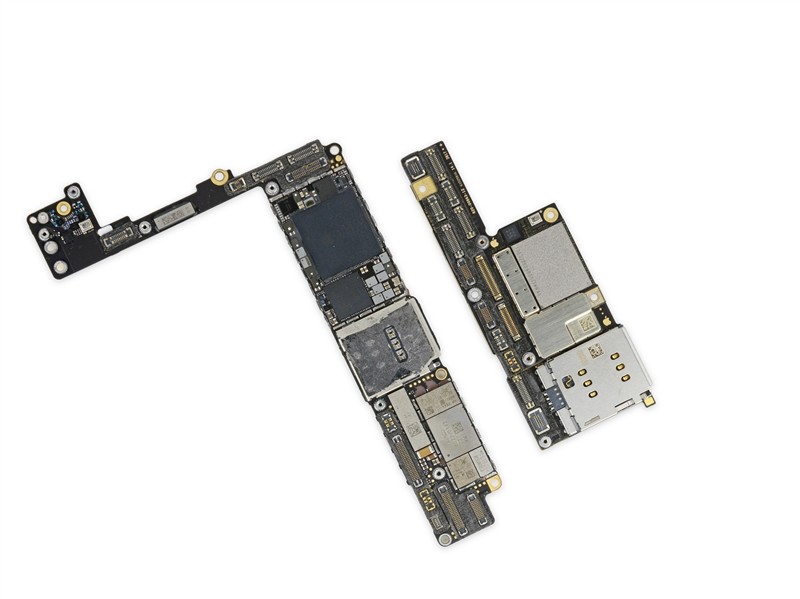

分离开来的主板一共有三块,大小各异。对比iPhone 8 Plus的主板,总面积其实增大了35%,但却利用双层堆叠,大大缩小了空间占用。
先来看第一块:
红色:苹果APL1W72 A11仿生处理器(上边覆盖着SK海力士H9HKNNNDBMAUUR 3GB LPDDR4X内存)
橙色:苹果338S00341-B1
黄色:德州仪器78AVZ81
绿色:NXP 1612A1
青色:苹果338S00248音频编码器
蓝色:STB600B0
紫色:苹果338S00306电源管理IC
再来看第二块:
红色:苹果USI 170821 339S00397 Wi-Fi/蓝牙无线模块
橙色:高通WTR5975千兆LTE收发器
黄色:高通MDM9655骁龙X16 LTE基带、PMD9655电源管理IC
绿色:Skyworks 78140-22/SKY77366-17功率放大器、S770 6662、3760 5418 1736
青色:博通BCM15951触摸控制器
蓝色:NXP 80V18 PN80V NFC控制器
紫色:博通AFEM-8072、MMMB功率放大器
接下来是最后一小块:
红色:东芝TSB3234X68354TWNA1 64GB闪存
橙色:苹果/Cirrus Logic 338S00296音频放大器
在多块电路板之间,苹果并没有使用排线,而是一圈的穿孔。
X光下可以更清晰地看清SoC处理器和周围电路板的立体结构,尤其是周边的穿孔。
X光侧视图,看到穿孔了吗?
好了,接下来是电池。

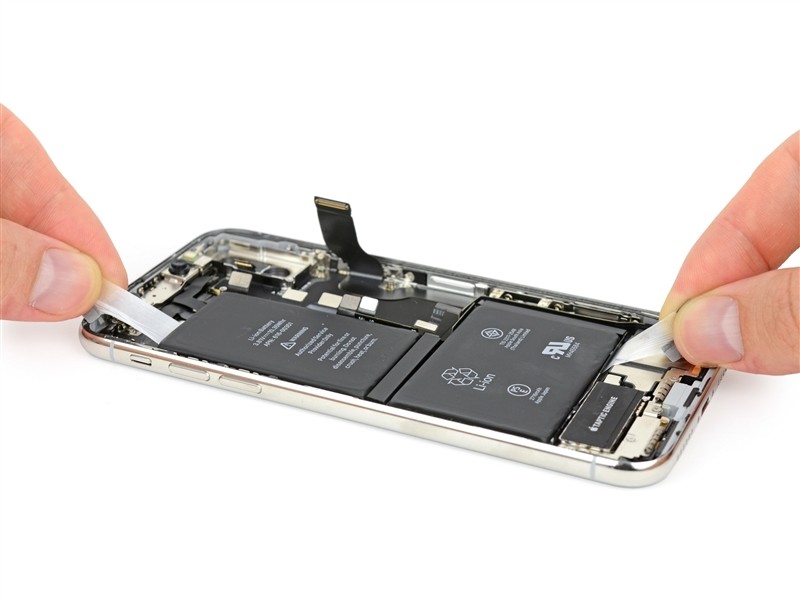

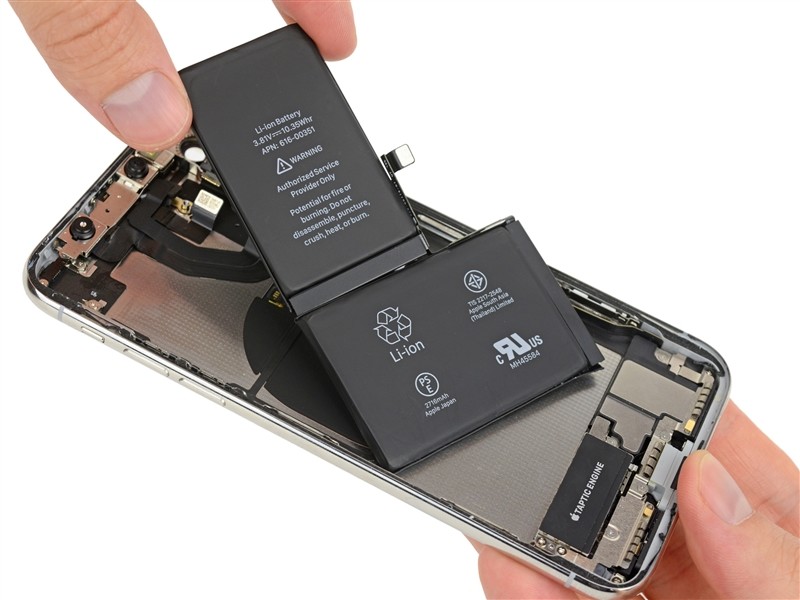

虽然分成了两块,但其实是做在一起的。

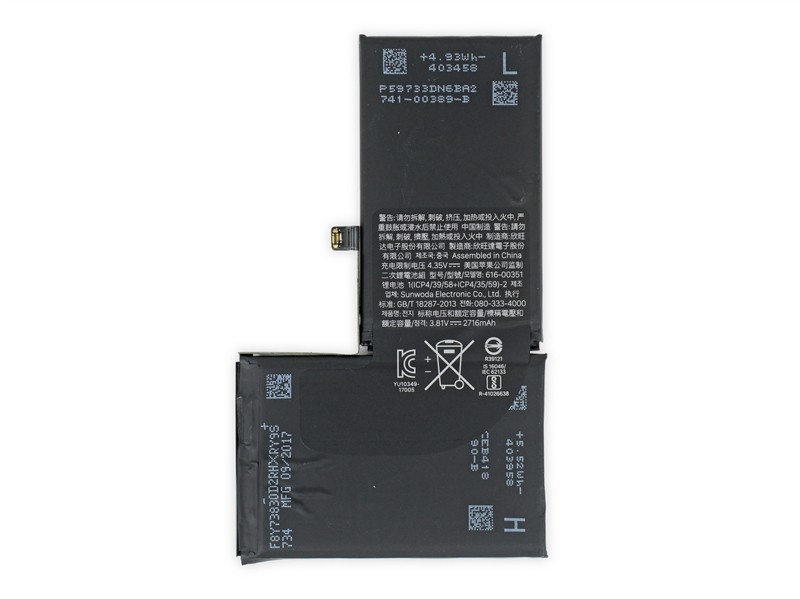

电池规格为10.35W、2716mAh、3.81V,略高于iPhone 8 10.28Wh,作为对比Galaxy Note 8达到了12.71Wh。
TrueDepth摄像头系统无疑是iPhone X上的一大焦点,是实现Face ID人脸识别的关键所在。

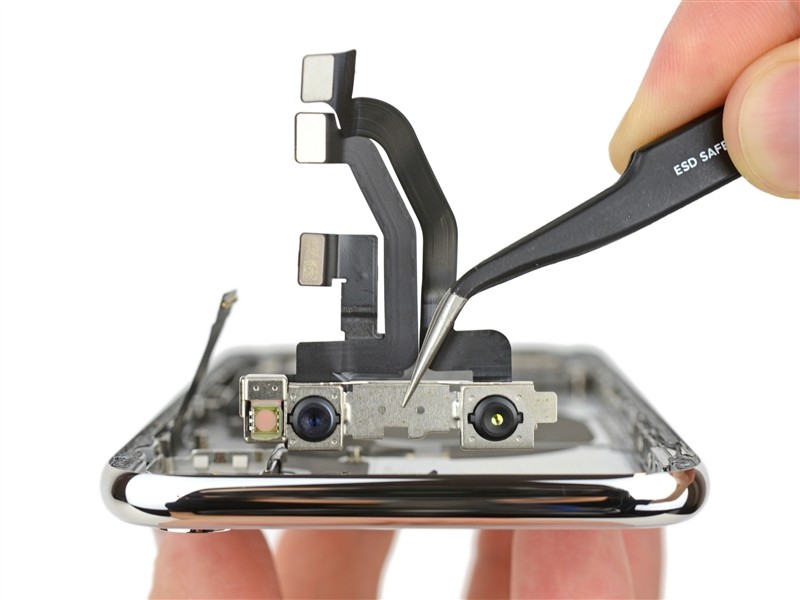

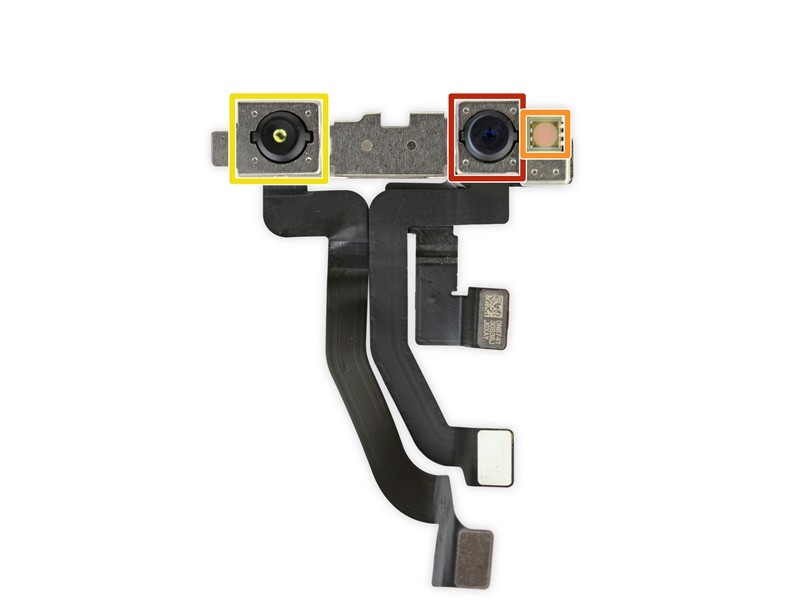

红色框内为前置摄像头,橙色框内是红外点阵投影仪,黄色框内是红外摄像头。

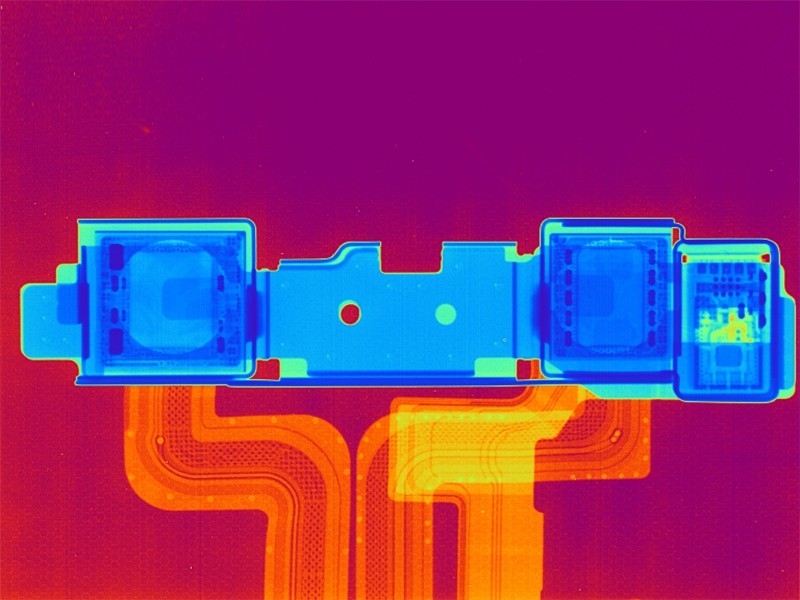

X光视图。

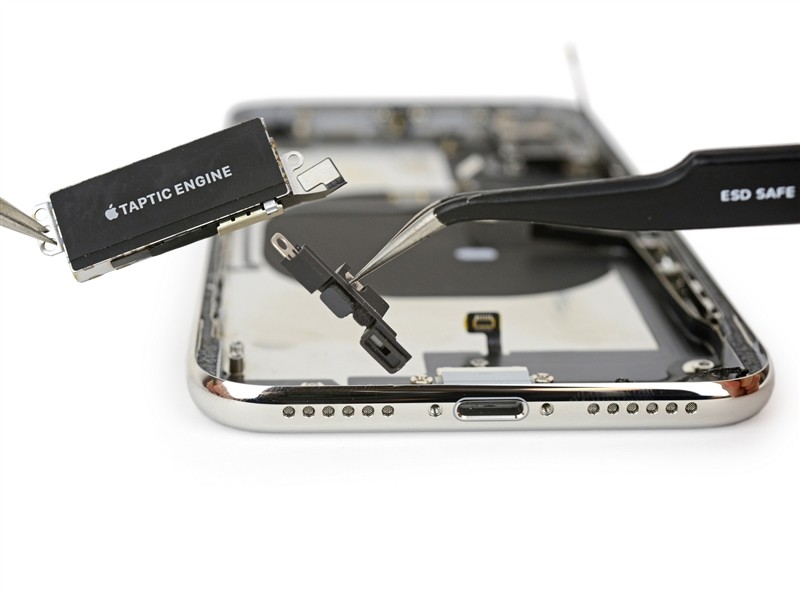

取下Tapic Engine。

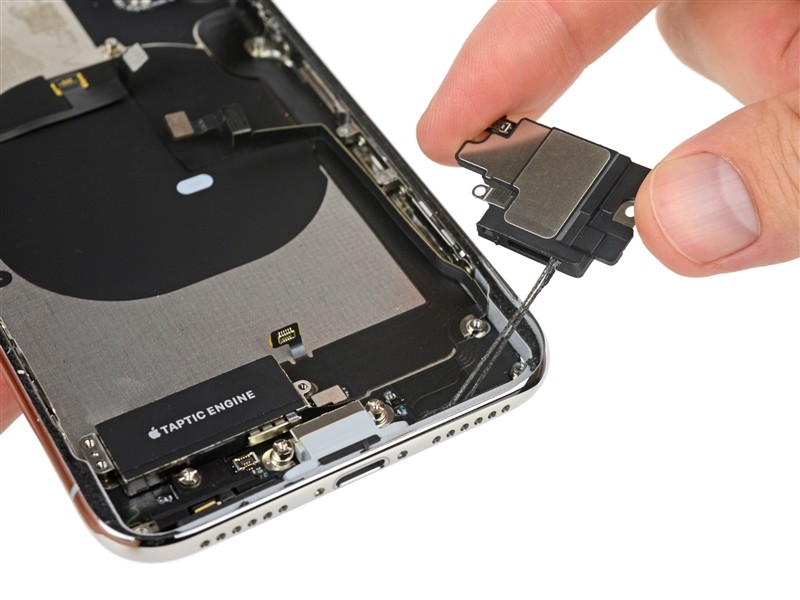

底部扬声器,和用于防水的胶水。
防水零件“伪喇叭”。

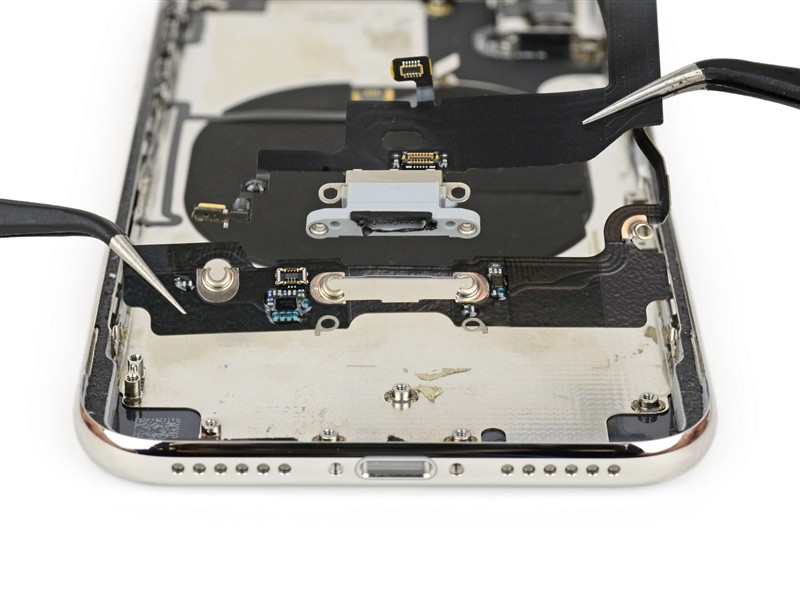

Lightning接口。

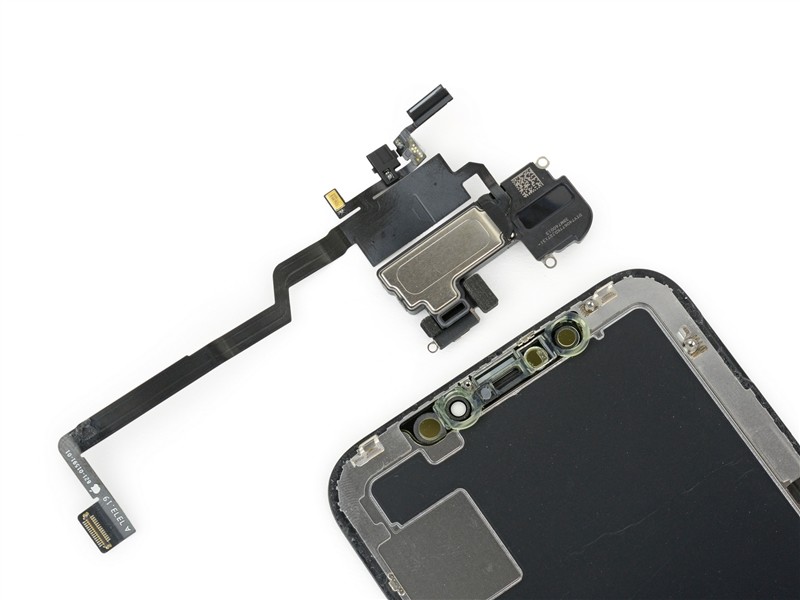

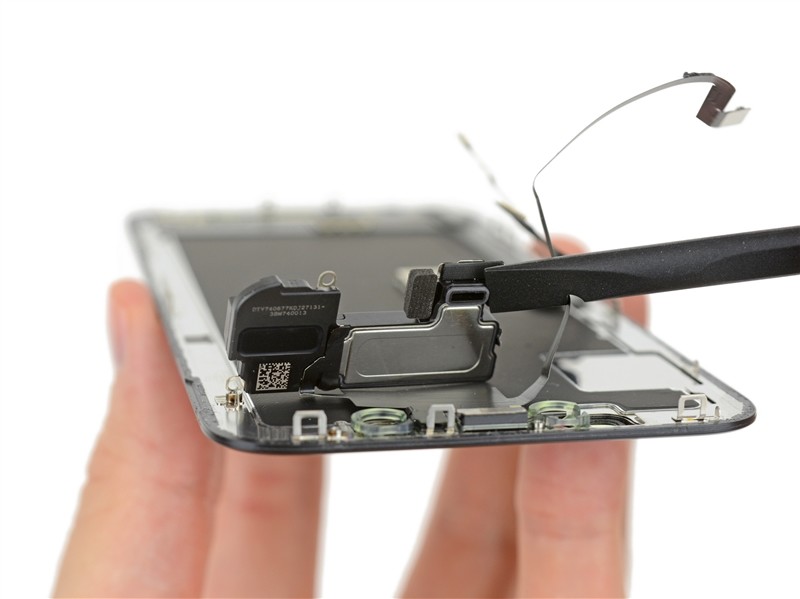

回到前面板,首先是听筒扬声器,结构做了重新设计。
这应该是最复杂的前面板了:扬声器、麦克风、环境光传感器、泛光感应元件、距离传感器。
取下所有元件之后的屏幕。

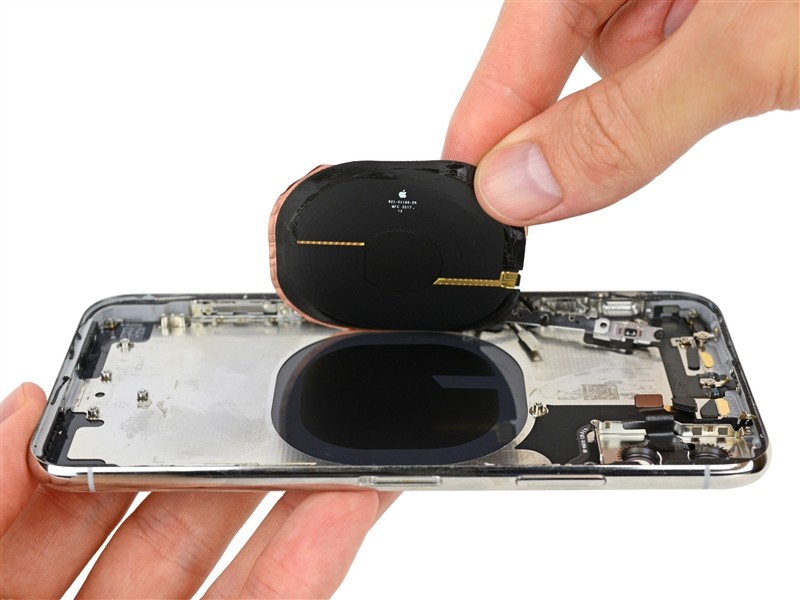

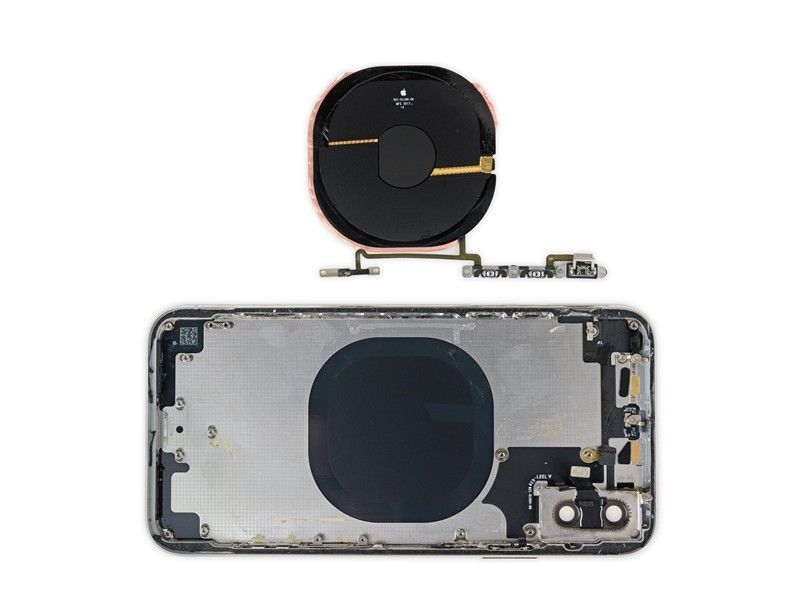

轮到无线充电圈了。
它连接着音量按钮、静音开关还有一个未知的传感器。

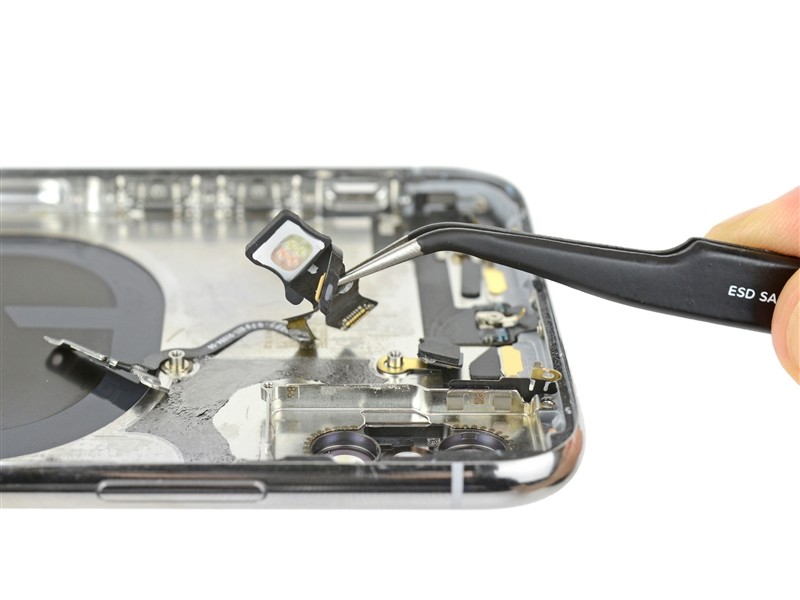

闪光灯和电源键在这里。
再回到机身背面,拆玻璃后壳——iPhone 8 Plus拆的时候就不幸碎掉了,这次一定要万分小心。

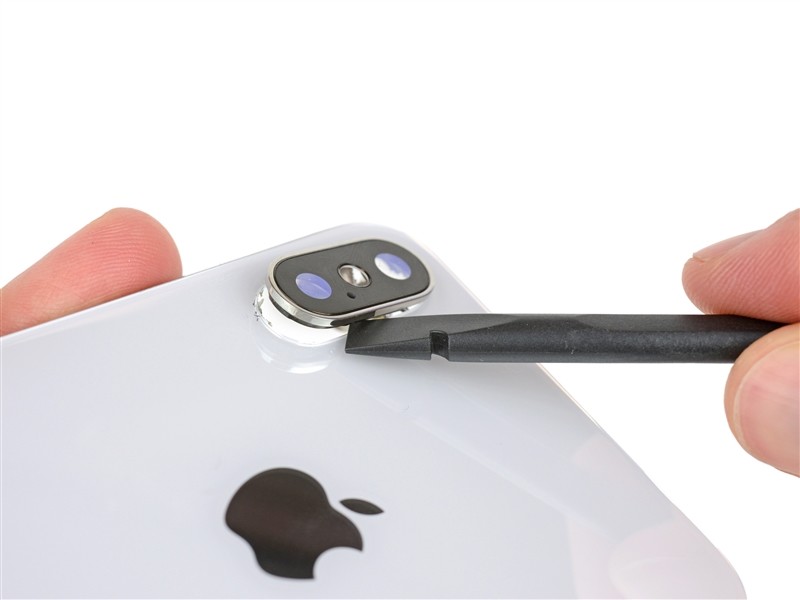

还需要拆下摄像头保护盖。
顺利分离,这次没有悲剧。

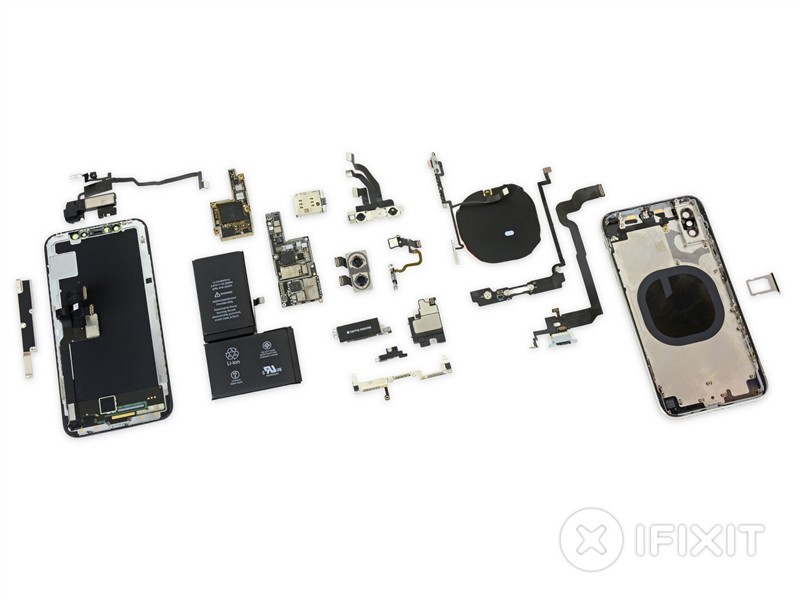

所有零部件大合集。

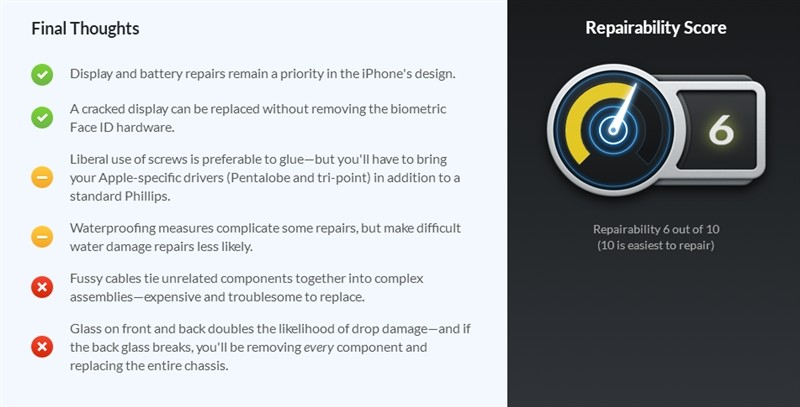

维修指数6分(10分最容易维修0分最难)。
